鍛鋼固定式球閥結構和用途
鍛鋼固定式球閥適用范圍:
鍛鋼固定球閥主要適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動、渦輪動等；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。

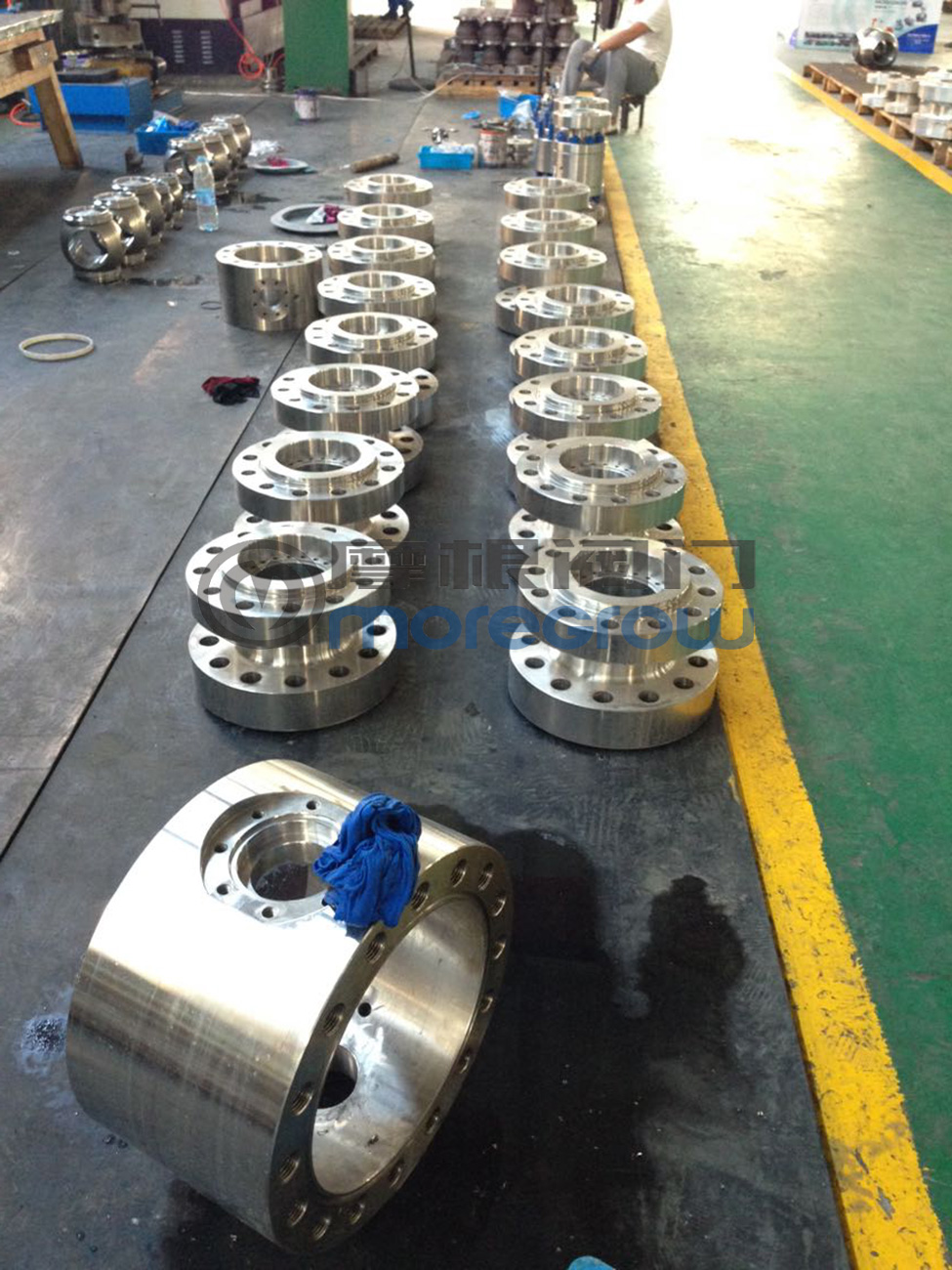

鍛鋼固定式球閥產品結構及用途:
鍛鋼固定式球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。
? 鍛鋼固定式球閥設計特點與執行標準：
1、設計標準按GB/T12237 2、結構長度按GB/T 12221 3、連接法蘭按GB/T 9113 4、試驗與檢驗按JB/T 9092 鍛鋼固定式球閥主要性能規范
|
試驗壓力（Mpa) |
公稱壓力（Mpa) |
壓力級（Class) |
||||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
2500 |
|
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
63 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
46.2 |
|
氣密試驗 |
0.5-0.7 |
|||||||||||||
|
工作溫度 |
PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ |
|||||||||||||
|
適用介質 |
C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ） |
|||||||||||||
鍛鋼固定式球閥主要零件材質
|
零件名稱 |
材料 |
||||
|
材料代號 |
Ｃ |
Ｌ |
Ｐ |
Ｒ |
|
|
閥體 閥蓋 |
WCB |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
|
球體 |
2Cr13 |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
|
閥桿 |
2Cr13 |
316L |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
|
閥座密封面 |
PTFE、碳素纖維＋PTFE、對位聚苯 |
||||
|
螺柱 螺母 |
35 35CrMoA(B7) 45(2H) |
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
|||
|
填料 |
Ｖ型PTFE、柔性石墨 |
||||
