高壓浮動球閥 Q41F-300LB 4"

產品分類：浮動球閥

產品簡介：高壓浮動球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿轉動，以實現啟閉動作的閥門。

產品詳情

 Q41F高壓浮動球閥的詳細說明：

Q41F高壓浮動球閥特點及作用：

高壓浮動球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿轉動，以實現啟閉動作的閥門。



高壓浮動球閥型號：Q41F

高壓浮動球閥口徑：4"(100MM)

高壓浮動球閥公稱壓力：300LB

高壓浮動球閥連接方式：法蘭連接

高壓浮動球閥操作方式：手動

高壓浮動球閥主要功能：起開關作用

高壓浮動球閥使用介質：水.油品.蒸汽

高壓浮動球閥材質：WCB碳鋼

高壓浮動球閥使用標準：美標

注：型號代表意義

Q代表球閥  4代表法蘭連接 1代表浮動式 F代表四氟



美標鑄鋼球閥摩根閥門公司生產

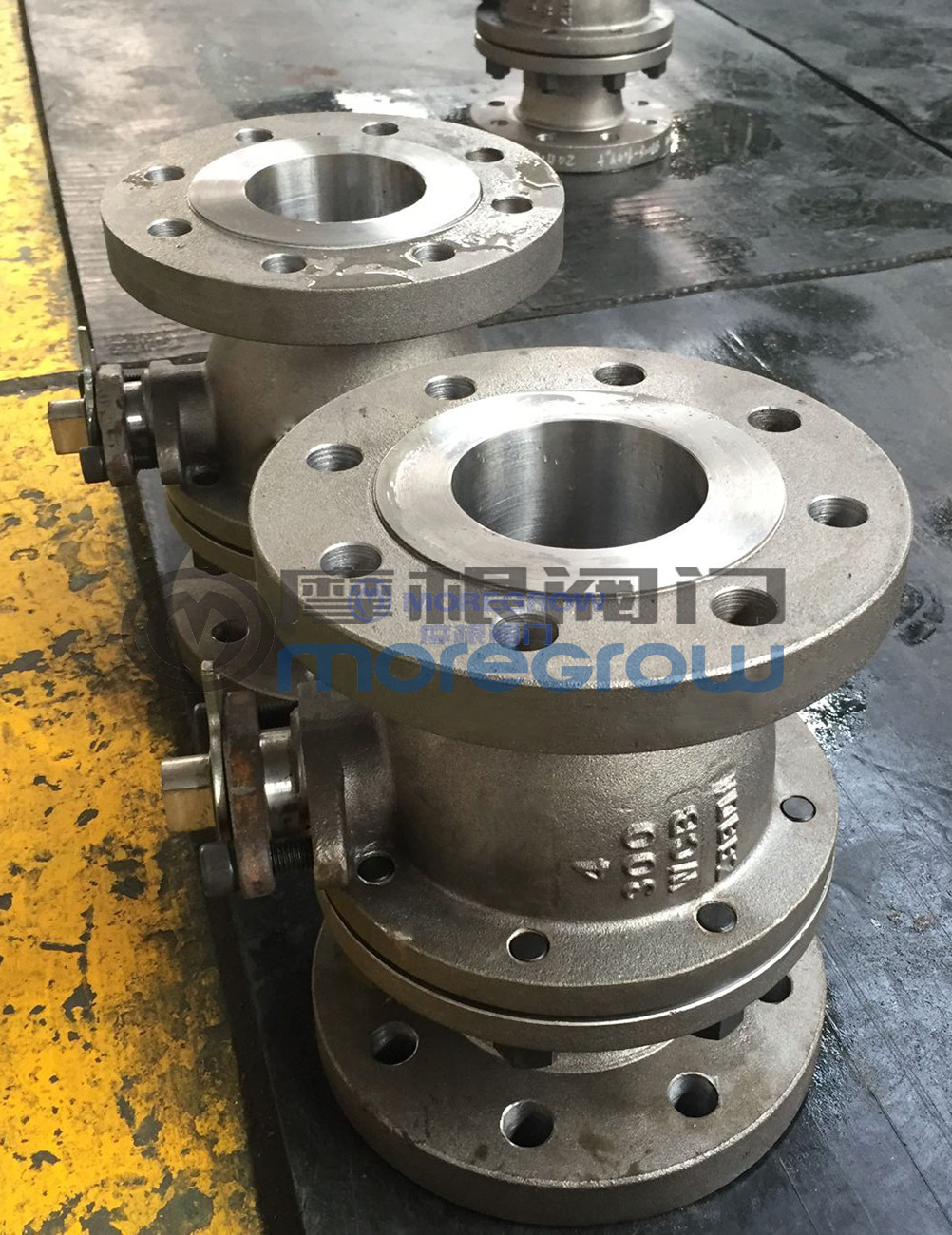

浙江摩根閥門有限公司Q41F美標高壓球閥現場圖片

高壓軟密封球閥浙江摩根閥門有限公司制造，型號Q41F-300LB  4" 閥體采用WCB碳鋼,內件材質：球體F304不銹鋼+STL司太立20#,閥座：F304不銹鋼+STL司太立16#.

美標軟密封球閥圖紙,<a data-cke-saved-href='nei334.htm' href='nei334.htm' target='_blank'>美標球閥</a>廠家

Q41F軟密封球閥的優點：

1. 流體阻力小，全開時球體通道、閥體通道和連接管道的截面積相等，并且成直線相通，介質流過球閥，相當于流過一段直通的管子，在各類閥門中球閥的流體阻力最小。

2.啟閉迅速，啟閉時只需把球體轉動90°，方便而迅速。

3.結構較簡單，體積較小，重量較輕。特別是它的高度遠小于閘閥和截止閥。

4.密封性能較好。球閥一般采用具有彈性的軟質密封圈。

二、Q41F美標軟密封球閥的缺點：

使用溫度范圍較小。球閥一般采用軟密封圈，使用溫度受密封圈材料的限制。密封圈材料的開發及金屬硬密封球閥的應用能擴大球閥的使用溫度范圍。

三、Q41F美標軟密封球閥的結構型式：

按結構的密封機理，球閥分為浮動球球閥和固定球球閥。前者主要靠介質壓力將球體壓緊在出口端閥座上，其使用壓力和通徑受到一定的限制。而后者的球體由安裝在閥體上的上下兩個軸承支持，球體的位置固定，密封作用是靠彈簧和介質壓力使閥座壓向球體而實現的。因而啟閉力矩較小，適用于高壓和大口徑場合。



軟密封美標球閥產品性能規范
公稱壓力(PN) 1.6 2.5 4.0 6.4
殼體試驗壓力 2.4 3.8 6.0 9.6
密封試驗(液) 1.8 2.8 4.4 7.0
密封試驗(氣) 0.5～0.7
適用介質 C　　　　　　　P 　　　　　　R　　
水、油品、蒸氣 　　硝酸類　　　　醋酸類　　　
適用溫度 ≤200℃





軟密封球閥主要零件材料



名稱 WCB類 　CF8類 CF3類 CF8M類 CF3M類
閥體左體 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球體 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
閥桿 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
閥座 PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
彈簧   3yc-7/17-49H
O形圈 NBR 氟橡膠
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

軟密封球閥150Lb外形尺寸和連接尺寸
公稱通徑NPS 單位 L D T G C n-φd W H
in mm
1/2" 15 mm 108 89 12 35 60.5 4-15 115 72
in 4.25 3.5 0.47 1.38 2.38 4-0.59 4.53 28.3
3/4" 20 mm 117 98 12 43 70 4-15 115 76
in 4.61 3.86 0.47 1.69 2.76 4-0.59 4.53 29.9
1" 25 mm 127 108 12 51 79.5 4-15 150 92
in 5 4.25 0.47 2 3.13 4-0.59 5.9 3.62
11/2" 40 mm 165 127 14.3 73 98.5 4-16 200 123
in 6.5 5 0.56 2.88 3.88 4-0.62 7.87 4.84
2" 50 mm 178 152 15.9 92 120.5 4-19 200 132
in 7 6.00 0.625 3.62 4.75 4-0.75 7.87 5.20
21/2" 65 mm 190 178 17.5 105 139.5 4-19 320 164
in 7.5 7 0.69 4.12 5.5. 4-0.75 12.6 6.45
3" 80 mm 203 190 19.1 127 152.4 4-19 320 173
in 8 7.50 0.75 5 6 4-0.75 12.6 6.8
4" 100 mm 229 229 23.9 157 190.5 8-19 450 210
in 9 9 0.94 6.19 7.5 8-0.75 17.72 8.26
6" 150 mm 394 279 26 216 241.5 8-22 8000 288
in 15.5 10.98 1.02 8.5 9.50 8-0.88 31.5 1.34
8" 200 mm 457 343 29 270 298.5 8-22 1120 374
in 18.00 13.50 1.12 10.62 11.75 8-0.88 44.10 14.72
10" 250 mm 533 406 31 324 362 12-25 1420 366
in 20.98 16 1.2 12.75 14.75 12-1 55.12 14.40
12" 300 mm 610 483 32 381 432 12-25 1420 412
in 24 19 1.26 15 17 12-1 55.12 16.22

軟密封美標球閥300Lb外形尺寸和連接尺寸
公稱通徑NPS 單位 L D T G C n-φd W H
in mm
1/2" 15 mm 140 95 15 35 66.5 4-15 115 72
in 5.51 3.74 0.59 1.38 2.62 4-0.59 4.53 28.3
3/4" 20 mm 152 117 16 43 82.5 4-19 115 76
in 5.98 4.61 0.62 1.69 3.25 4-0.75 4.53 29.9
1" 25 mm 165 124 18 51 89 4-19 150 92
in 6.5 4.9 0.71 2 3.5 4-0.75 5.9 3.62
11/2" 40 mm 190 156 20.7 73 114.5 4-22 200 123
in 7.5 6.12 0.81 2.88 4.51 4-0.88 7.87 4.84
2" 50 mm 216 165 22.3 92 127 8-19 200 132
in 8.5 6.5 0.88 3.62 5 8-0.75 7.87 5.20
21/2" 65 mm 241 190 25.4 105 149 8-22 320 164
in 9.5 7.5 1 4.12 5.87 8-0.88 12.6 6.45
3" 80 mm 283 210 28.5 127 168.5 8-22 320 173
in 11.25 8.25 1012 5 6.62 8-0.88 12.6 6.8
4" 100 mm 305 254 31.8 157 200 8-22 450 210
in 12 10 1.25 6.19 7.88 8-0.88 17.72 8.26
6" 150 mm 403 318 36.6 216 270 12-22 1120 336
in 15.875 12.5 1.44 8.5 10.62 12-0.88 44.10 13.23
8" 200 mm 502 381 42 270 330 12-25 1420 385
in 19.76 15 16.5 10.62 12.99 12-1 55.12 15.16
10" 250 mm 568 444 48 324 387.5 16-29 1420 370
in 22.36 17.50 1.89 12.75 15.25 16-1.12 55.12 14.56



高壓浮動球閥產品的采購須知：

高壓浮動球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。

產品名稱與高壓浮動球閥的型號；高壓浮動球閥的操作方式（有手動渦輪傳動氣動電動等）；高壓浮動球閥的密封面材質和硬度；高壓浮動球閥的閥體材質； 高壓浮動球閥的壓力； 高壓浮動球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性；高壓浮動球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。 高壓浮動球閥產品包裝人性化亦可按您的要求辦理。

若已經由設計單位選定摩根的高壓浮動球閥型號，請按高壓浮動球閥型號直接向我司銷售部訂購。

當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。
