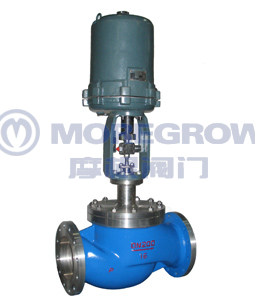

電動防爆調節閥 ZDJLM產品分類：調節閥系列產品簡介：電動防爆調節閥是由3610L型電子式電動執行機構和套筒調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有電源及輸入信號即可控制運轉。 |
產品詳情
電動防爆調節閥是由3610L型電子式電動執行機構和套筒調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有電源及輸入信號即可控制運轉。電動套筒調節閥結構特點和應用范圍
ZDJLM型電動套筒調節閥是由3610L型電子式電動執行機構和套筒調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有電源及輸入信號即可控制運轉。調節機構采用平衡式閥塞結構，具有閥塞穩定性好，不易產生震動，噪音低，對溫度敏感性小，允許使用壓差較大等特點，適用于流量大、泄漏量要求不嚴格的場合。套筒調節切斷閥采用了軟密封或硬密封結構，特別適用于既要求調節又要求切斷的場合。
電動防爆調節閥調節機構主要技術參數
|
公稱通徑mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
|
額定流量系數Kv |
2、3.2、 |
16 |
25 |
40 |
63 |
100 |
250 |
400 |
630 |
1000 |
||
|
公稱壓力MPa |
1.6 、 6.4 |
|||||||||||
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
|||||||
|
流量特性 |
直線、等百分比 |
|||||||||||
|
介質溫度ºC |
-20～200(常溫)；-40～450(中溫)；-250～-60(低溫) |
|||||||||||
|
法蘭尺寸、型式 |
PN16：按JB78-59光滑式 |
|||||||||||
|
閥體 |
公稱壓力 MPa |
1.6 |
常溫: HT200 ZG230-450 ZG1Cr18Ni9Ti |
|||||||||
|
6.4 |
常溫: ZG230-450 ZG1Cr18Ni9Ti |
|||||||||||
|
中溫: ZG230-450 ZG1Cr18Ni9Ti |
||||||||||||
|
低溫: ZG1Cr18Ni9Ti |
||||||||||||
注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。
電動防爆調節閥電動執行機構與閥配組
|
公稱通徑 mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
|
配電動 |
ZDLM |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
|||||
|
ZDLM2 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
361LSC-160 |
||||||
|
動作速度mm/s |
ZDLM |
2.1 |
3.5 |
1.7 |
3.4 |
2.0 |
|||||
|
ZDLM2 |
3.5 |
1.7 |
3.4 |
2.0 |
1.0 |
||||||
電動防爆調節閥3610L型直行程電子式電動執行機構主要技術參數
|
型 號 |
額定輸出力N |
速度mm/s |
技術參數 |
|
361LSA-20 |
2000 |
2.1 |
電 源：220V±10%V a.c. |
|
361LSB-30 |
3000 |
3.5 |
|
|
361LSB-50 |
5000 |
1.7 |
|
|
361LSC-65 |
6500 |
3.4 |
|
|
361LSC-99 |
10000 |
2.0 |
|
|
361LSC-160 |
16000 |
1.0 |
電動防爆調節閥性能指標
|
項 目 |
指 標 值 |
|
|
基 本 誤 差 % |
±2.5 |
|
|
回 差 % |
2.0 |
|
|
死 區 % |
3.0 |
|
|
始終點偏差 % |
±2.5 |
|
|
額定行程偏差% |
+2.5 |
|
|
允許泄漏量1/h |
ZDLM型 |
1×10-3×閥額定容量 |
|
ZDLM2型 |
1×10-5×閥額定容量 |
|
|
ZDLM3型 |
1×10-4×閥額定容量 |
|
電動防爆調節閥允許壓差
|
公稱通徑 mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
|
允許壓差 |
ZDLM |
6.4 |
3.6 |
2.7 |
2.6 |
2.1 |
|||||
|
ZDLM2(M3) |
6.4 |
5.5 |
4.1 |
3.2 |
2.4 |
||||||
訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●閥前后壓力；
●公稱通徑及額定流量系數Kv;
●介質種類和溫度范圍；
●流量特性；
●電動執行器內是否帶空間加熱器；
●閥體材質；
●電動執行器是否帶過載保護裝置；
●低溫閥需注明使用溫度或接管長度；
●是否有其它特殊要求。
