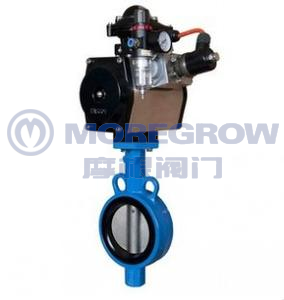

氣動傳動軟密封蝶閥 D671X-10產品分類：蝶閥系列產品簡介：摩根閥門公司生產的D671X對夾式軟密封蝶閥，主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤為適用自來水管路上作為調節流量設備使用。 |
產品詳情
摩根閥門公司生產的D671X對夾式軟密封蝶閥，主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤為適用自來水管路上作為調節流量設備使用二、D671X、對夾式蝸輪傳動軟密封蝶閥特點
1、小型輕便，容易拆裝及維修，并可有任意位置安裝。
2、結構簡單，緊湊，90°回轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨于直線，調節性能好。
5、啟閉試驗次數多達數萬次，壽命長。
6、達到完全密封，氣體試驗泄漏為零。
7、選擇不同零部件材質，可適用多種介質。
三、D971X、D671X對夾式電動、氣動軟密封蝶閥主要結束參數
|
公稱通經DN（mm) |
50～2000 |
50～1600 |
|
|
公稱藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
四、D371X對夾式蝸輪傳動軟密封蝶閥主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、QT450-10、HT200、HT250 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
|
閥軸 |
2Cr13 |
|
密封圈 |
丁腈耐油橡膠 |
|
填料 |
柔性石墨 |
五、D671X對夾式蝸輪傳動軟密封蝶閥執行標準
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
|
蝸輪對夾軟密封蝶閥 |
在閥門類型代號D后加入“3”表示，示例：D371X-16 |
|
氣動軟密封蝶閥 |
在閥門類型代號D后加入“6”，示例：D671X-16 氣壓0.4~0.6MPa |
|
電動動軟密封蝶閥 |
在閥門類型代號D后加“9”表示，示例：D971X-16 |
